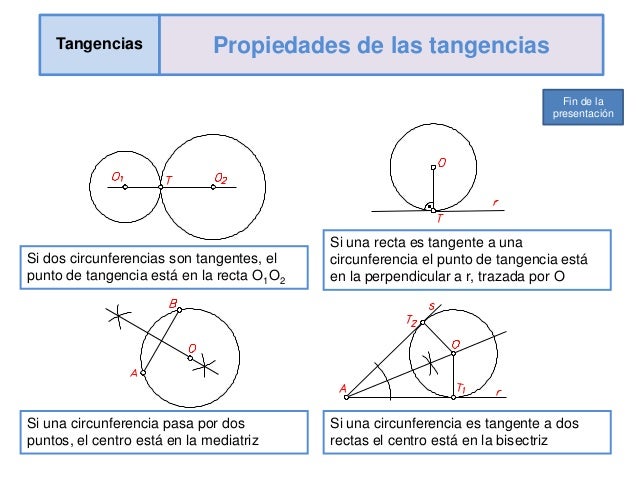

TANGENCIAS- 4ºESO

Para poder realizar el diseño de esta guitarra tenemos que saber resolver las diferentes tangencias que se producen en su silueta. Son diferentes casos los que se presentan, unos más simples y otros más complejos.

A continuación se representan los casos que debéis utilizar en vuestra lámina:





RECTAS TANGENTES A UNA CIRCUNFERENCIA DESDE UN PUNTO EXTERIOR







 1- Se unen los puntos P y Oc y se halla el punto medio de este segmento utlizando la mediatriz. Obtenemos Ot

2- Haciendo centro en Ot, se traza la circunferencia que pase por P y Oc (arco capaz de 90º) y los cortes con la circunferencia son los puntos de tangencia T1 y T2

3- Las rectas tangentes se trazan uniendo P con los puntos de tangencia T1 y T2



Si quieres ver el proceso te dejo un enlace a un video





RECTAS TANGENTES EXTERIORES COMUNES A DOS CIRCUNFERENCIAS DE DISTINTO RADIO







Si quieres ver el proceso te dejo un enlace a un vídeo

























                          - Tangentes comunes exteriores a dos circunferencias de distinto radio



TRAZADOS BÁSICOS DE GEOMETRÍA- 1ºESO

Mediatriz de un segmento


Bisectriz de un ángulo









Teorema de Tales: Dividir un segmento en partes iguales

SKYLINE - IMAGEN Y COMUNICACIÓN - 2º ESO



El panorama urbano (del francés panorama urbain), denominado skyline (línea del cielo) en inglés, es la silueta o la visión total o parcial de las estructuras y edificios más altos (sobre todo rascacielos) de una ciudad. También puede ser descrito como el horizonte artificial creado por la estructura total de una ciudad. Los panoramas urbanos son una buena representación de las capacidades totales de una ciudad; cuanto más impresionante sea el panorama urbano, más dinero habrá tenido que invertir la ciudad. Los panoramas urbanos también pueden servir como una especie de huella dactilar de las ciudades, ya que no hay dos iguales.

 Esta palabreja inglesa «skyline» que creíamos unida inexorablemente a Manhattan y su foto a contraluz con las Torres Gemelas antes del 11 de Septiembre de 2001 o sin ellas desde esa fecha bárbara con el significado literal de línea del cielo es el horizonte ciudadano precisamente el telón que impone una ciudad, su contorno edificado, para ocultarlo. Que el alba o el crepúsculo permitan que la silueta sea claramente reconocible es condición imprescindible para asociar un perfil urbano con una ciudad, como ocurre con Nueva York, pero también con Roma, con París, con Estambul, con Londres desde el Támesis, con Toledo desde el Tajo y con Barcelona desde el mar. El Madrid actual se reconoce desde el contorno de los edificios del eje Norte de la Castellana. Allí, las caedizas y vendadas torres de la Puerta de Europa se erigen ya en el icono distintivo madrileño cuya perezosa silueta permite al viajero que acceda a la ciudad por la carretera de La Coruña constatar sin género de dudas que llega a Madrid visualizando a lo lejos los diseños de las cuatro torres de un cuarto de kilómetro de altura cada una que se alzan sobre el solar de la antigua ciudad deportiva del Real Madrid.






El ejercicio que se propone es crear el skyline de Leganés. Para ello lo primero que debemos hacer es recopilar imágenes de los edificios, plazas, esculturas, lugares más icónicos de esta ciudad. Se puede hacer seleccionando imágenes en la web, haciendo fotos, dibujos, buscando en libros, folletos... Cuando tengamos claro el conjunto de fachadas y elementos arquitectónicos que aparecerán en nuestro trabajo realizaremos un dibujo de cada uno lo más esquemático y simple posible. En el desarrollo del trabajo.

Skyline abstracto

Skyline de Madrid

Skyline de Chicago

Skyline de Madrid

Skyline de Londres

Skyline de Bagdad

Skyline de New York
En la web de MI PETIT MADRID he encontrado fantásticas propuestas para el skyline madrileño de grandes profesionales del diseño.



Vídeo ideas1

Vídeo ideas2

Vídeo ideas3

y mi familiar skyline de Badajoz... (por Luis H.F.)

TRABAJANDO EN EL AULA

Elegimos los edificios, monumentos, esculturas... de Leganés para tratar su imagen. A partir de la fotografía, dibujaremos sin detalles intentando esquematizar y buscando las formas geométricas.

Buscando... hemos encontrado un slyline de Leganés. Podemos observar que dos de los edificios protagonistas son la Iglesia de San Salvador y La Cubierta. Creo que no deberían faltar para identificar esta ciudad.
